Базовая и финишная шпатлевка: назначение, отличия и технология нанесения

Шпатлевка — это этап, который определяет, как будет выглядеть стена после покраски или оклейки обоями. Одна и та же стена, подготовленная разными составами, под глянцевой краской при боковом свете выглядит либо идеально ровной, либо покрытой рябью и царапинами. Разница — в правильной последовательности: сначала базовая (стартовая) шпатлевка формирует плоскость, затем финишная доводит поверхность до гладкости.

В этом руководстве разберём, чем отличается базовая шпатлевка от финишной, по какому принципу выбирают составы под бетон, кирпич, ГКЛ и штукатурку, как правильно разводить смесь и наносить слои, каким абразивом шлифовать каждый этап и какие ошибки чаще всего портят результат. Материал опирается на технологию сухого выравнивания и практику отделочных работ под покраску и обои.

Что такое шпатлевка и зачем она нужна

Шпатлевка — это пастообразный или порошковый состав, которым выравнивают поверхность перед финишной отделкой. Её задача — не просто «замазать», а сделать стену ровной и гладкой, чтобы декоративное покрытие легло без дефектов.

Проще говоря, шпатлевка решает две разные задачи: формирует геометрию стены (плоскость, углы, откосы) и доводит её до гладкости. Отсюда и деление на базовый и финишный состав — это не маркетинг, а технологическая необходимость.

Без выравнивания неровности стены проступают под краской при боковом свете: каждая впадина и выступ играет тенью. Под тонкими обоями сказываются ещё сильнее. Поэтому шпатлевание — не роскошь, а обязательный этап подготовки поверхности.

Виды шпатлевок по составу и назначению

Состав определяет, где и как можно применять шпатлевку: в сухом помещении, во влажном санузле или на фасаде.

Гипсовые, цементные и полимерные составы

Каждый тип вяжущего решает свою задачу, и подмена одного другим обычно заканчивается дефектами.

• Гипсовые составы. Пластичны, легко шлифуются, практически не дают усадки. Подходят только для сухих помещений с нормальной влажностью; их применяют для внутренней отделки и заделки швов ГКЛ.
• Цементные составы. Влагостойкие и прочные, хорошо сцепляются с бетоном и цементными основаниями. Их применяют в санузлах, кухнях, а также на фасадах и в помещениях с высокой влажностью.
• Полимерные составы. Универсальны, пластичны и долговечны, дороже минеральных аналогов. Выпускаются как сухие смеси, так и в виде готовых паст.
• Универсальная шпатлевка. Компромиссный вариант «два в одном»: подходит для небольших объёмов и мелкого ремонта, но уступает специализированным составам в каждом из этапов.

Базовая и финишная шпатлевка: в чём ключевая разница

Главное отличие — назначение и зернистость. Базовая шпатлевка работает как черновой слой: она закрывает крупные дефекты и формирует плоскость. Финишная наносится поверх и отвечает за гладкость, устраняя микропоры и микрорельеф базового слоя.

Именно размер зерна наполнителя определяет и толщину слоя, и выбор абразива для шлифовки, и итоговую ровность поверхности. Поэтому заменить один состав другим нельзя: крупное зерно старта под краской даст «песчаную» фактуру, а мелкий финиш в глубокой яме просто провалится.

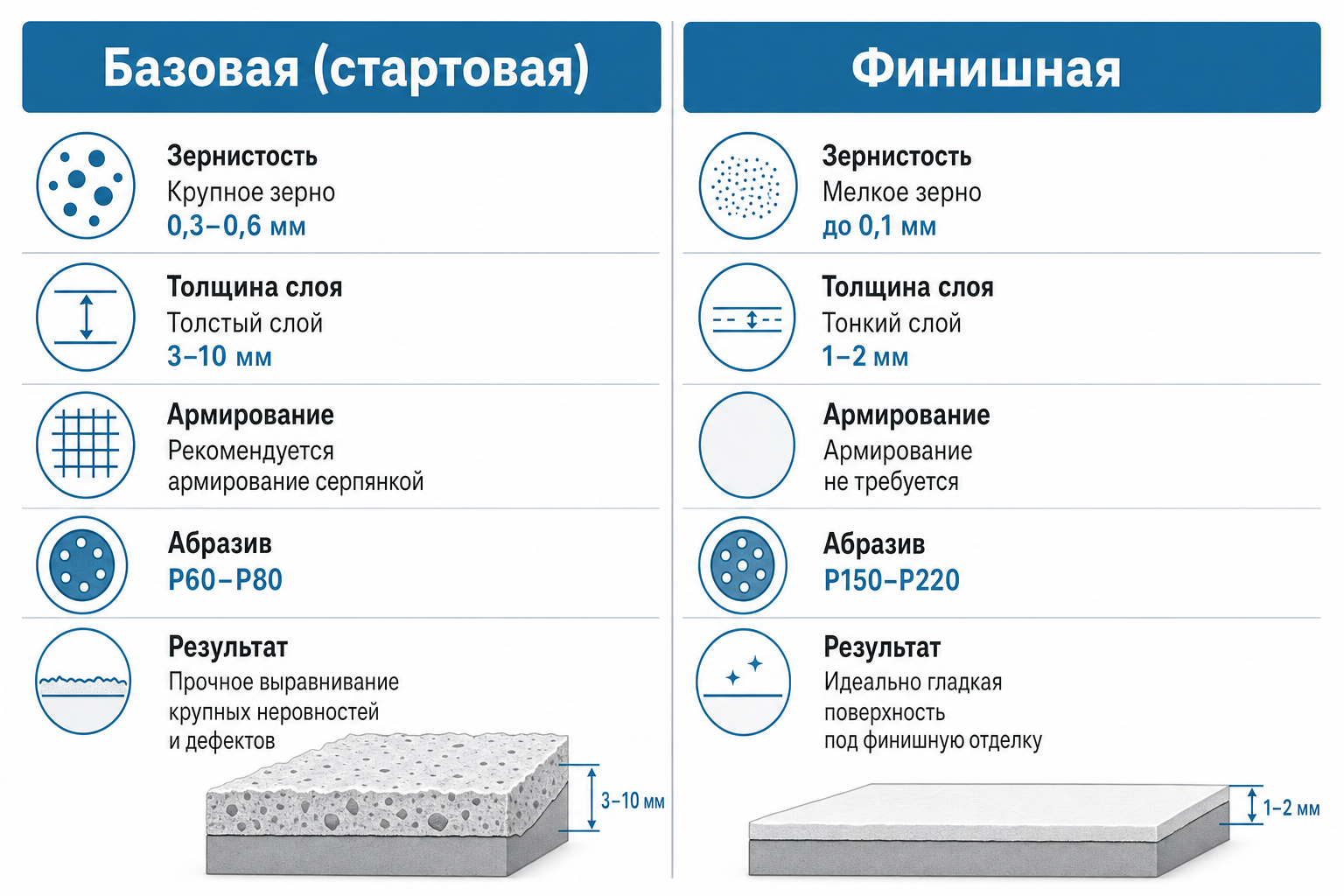

Сравнительная таблица: базовая против финишной

Быстрее всего разницу между составами показывает сравнение по ключевым характеристикам.

Из таблицы видно, что составы различаются по всем параметрам сразу: назначению, зернистости, толщине слоя, абразиву и результату. Это не взаимозаменяемые материалы, а два этапа одной технологии.

Как выбрать базовую (стартовую) шпатлевку под задачу

Базовый состав подбирают под объём выравнивания и материал основания. Ошибиться здесь — значит либо переплатить, либо получить негодный слой.

Когда нужно силовое выравнивание. Оно необходимо, когда на стене есть перепады, выбоины, трещины или заметные стыки плит. Крупнозернистый состав наносится толщиной от 3–5 до 10 мм за проход, а в местах с большой кривизной и при армировании сеткой — вплоть до 50 мм суммарно. База формирует геометрию стены, а не её гладкость.

Выбор под основание. Материал стены определяет подготовку и состав:

• Бетон. Прочное, но гладкое основание; перед шпатлеванием важно обеспылить и загрунтовать для адгезии.
• Кирпич. Рельефная поверхность с выраженными швами; чаще требует толстого базового слоя или предварительной штукатурки.
• Гипсокартон (ГКЛ). Ровный лист, но обязательна заделка швов и саморезов с армированием серпянкой.
• Штукатурка. После высыхания и грунтования служит готовым основанием под тонкий базовый или сразу финишный слой.

Как выбрать финишную шпатлевку

Финиш подбирают под финальное покрытие и условия помещения. Здесь важнее гладкость и цвет, чем прочность.

Финишная шпатлевка обычно белоснежная, мягче базовой и легче обрабатывается мелкой шкуркой — именно это и обеспечивает идеальную поверхность под декоративное покрытие. Наносится она тонким слоем 1–2 мм и после высыхания шлифуется абразивом P150–P220.

Для сухих помещений подойдут гипсовые и полимерные финишные составы, для влажных — цементные или влагостойкие полимерные. Под покраску и тонкие обои мелкое зерно критично: только оно исключает риски, заметные под матовой краской и при боковом свете.

Как правильно разводить и наносить шпатлевку

Качество слоя зависит не только от состава, но и от того, как его приготовили и чем нанесли.

Пропорции и консистенция раствора

Сухие смеси разводят чистой водой по инструкции на упаковке: порошок добавляют в воду, а не наоборот, и перемешивают до однородности без комков. Готовая паста должна держаться на шпателе и не стекать. Точные пропорции и допустимость добавления воды всегда указаны производителем — от них зависят прочность и удобство нанесения. Готовый состав разводить не нужно, он уже подготовлен к работе.

Инструменты и толщина слоя

Основной инструмент — широкий шпатель или правило, для углов и откосов — узкий шпатель. Толщину каждого слоя задаёт зернистость состава: базовая держит 3–10 мм за проход, финишная — не более 1–2 мм. Работать лучше в два тонких слоя, чем в один толстый: так слой просыхает равномерно и не трескается.

Пошаговая инструкция шпатлевания стен под покраску

Порядок работ одинаков для большинства оснований и отличается только подготовкой и выбором состава.

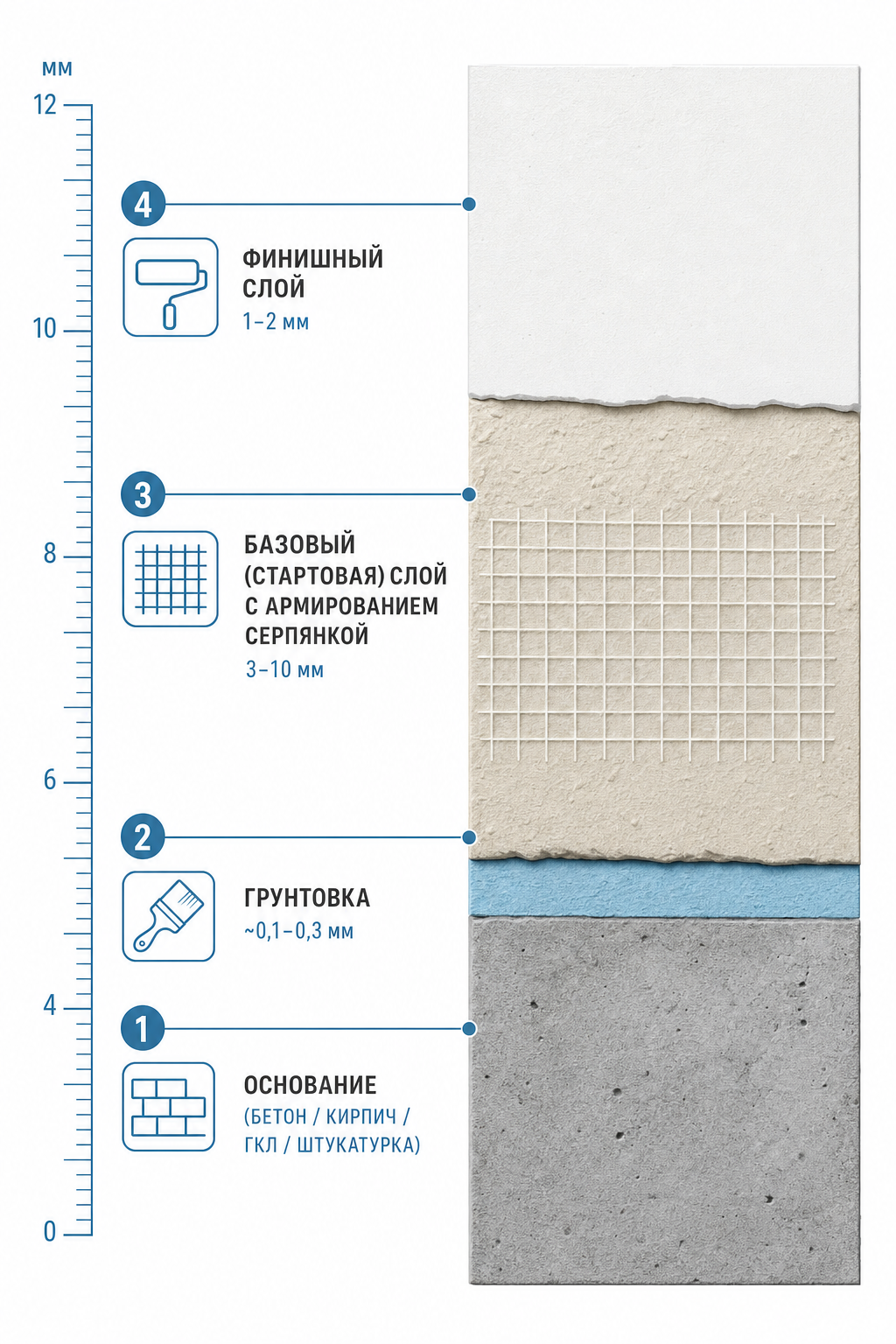

Подготовка и грунтование основания

Стены очищают от пыли, старой краски и отслоений, трещины расшивают. Затем поверхность грунтуют составом глубокого проникновения: грунтовка укрепляет основание и улучшает адгезию. Пористые основания — бетон, газобетон — грунтуют в два слоя.

Базовый слой и армирование

Первый слой наносят базовой шпатлевкой крупным шпателем, заполняя перепады и выбоины. Трещины, стыки плит и швы гипсокартона армируют серпянкой или сеткой, утапливая её в свежий слой. После высыхания слой шлифуют абразивом P60–P80, убирая перепады и оставляя мелкую риску для сцепления.

Финишный слой

Высохший и отшлифованный базовый слой грунтуют, после чего наносят финишную шпатлевку тонким слоем 1–2 мм. Дают высохнуть и переходят к шлифовке. Именно финиш убирает риски и микропоры, оставленные базой.

Шлифовка после шпатлевки и проверка ровности

Шлифовка — этап, который определяет, будет ли стена выглядеть ровной при боковом свете. Работают наждачной сеткой или абразивом подходящего зерна, с подсветкой, чтобы видеть тени и дефекты.

Базовый слой шлифуют абразивом P60–P80, финишный — P150–P220. Наждачная сетка предпочтительнее бумажной шкурки: она не забивается пылью так быстро и живёт дольше. Ровность проверяют правилом и на просвет: луч света покажет оставшиеся впадины и бугры.

После шлифовки поверхность обязательно обеспыливают и грунтуют перед покраской — иначе пыль ухудшит адгезию финишного покрытия.

Типичные ошибки при шпатлевании

• Наносить финиш вместо базы. Финишная шпатлевка не рассчитана на слои толще 2 мм: она даёт усадку, трескается и отслаивается. Глубокие дефекты закрывайте базовым составом.
• Пропускать грунтование. Без грунтовки основание обеспыливается слабо, и адгезия падает. Грунтуйте и основание, и каждый высохший слой.
• Шпатлевать по непросохшему слою. Нанесение следующего слоя на влажный предыдущий ведёт к усадке и трещинам. Дождитесь полного высыхания.
• Экономить на армировании. Без серпянки на стыках и трещинах слой рвётся именно по этим линиям. Армируйте все слабые места.
• Шлифовать не тем абразивом. Крупное зерно на финише оставляет риски, заметные под краской, а мелкое на базе не убирает перепады. Используйте P60–P80 для базы и P150–P220 для финиша.
• Шпатлевать без подсветки. При обычном свете мелкие дефекты не видны. Направляйте свет по касательной к стене на этапе шлифовки.
• Разводить смесь «на весь объём». Готовый раствор быстро загустевает; замешивайте порциями и работайте до того, как он начнёт схватываться.

Чек-лист перед шпатлеванием и покраской

• Основание подготовлено. Стена очищена от пыли и отслоений, трещины расшиты.
• Грунтовка выполнена. Основание укреплено, пористые участки обработаны дважды.
• Трещины и швы армированы. Серпянка утоплена в базовый слой.
• Базовый слой выровнен. Перепады закрыты, плоскость проверена правилом.
• База отшлифована. Использован абразив P60–P80, риска для адгезии сохранена.
• Финиш нанесён тонко. Толщина слоя 1–2 мм, без попыток закрыть ямы финишем.
• Финиш отшлифован. Применён абразив P150–P220, поверхность на просвет ровная.
• Поверхность обеспылена. Пыль удалена перед грунтованием под покраску.

Итоги: что важно знать о базовой и финишной шпатлевке

Базовая и финишная шпатлевка — это два обязательных этапа одной технологии, а не взаимозаменяемые материалы. База крупнозернистая и отвечает за выравнивание и геометрию стены, финиш мелкодисперсный и создаёт гладкость под покраску и тонкие обои. Ключевая разница — в зернистости наполнителя, она же задаёт толщину слоя и выбор абразива для шлифовки.

На практике результат даёт последовательность: подготовка и грунтование, базовый слой с армированием, шлифовка крупным абразивом, тонкий финиш и шлифовка мелким. Соблюдение порядка и терпение между слоями важнее скорости — тогда стена остаётся ровной и под глянцевой краской, и под тонкими обоями.

FAQ
